やりたかったこと

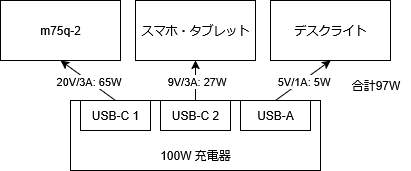

エレコム EC-AC65100BKを使って、以下のような接続をしたかった。
現実は非常である。

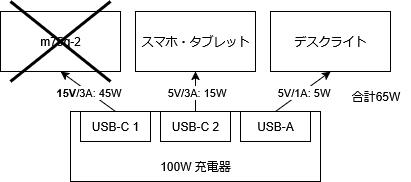

実際は、以下のようになり、20Vが必要なm75q-2は立ち上がらなくなってしまった。
理由としては、以下のように製品の電流の部分に記載がある。
定格出力電流4：3ポート同時接続時:USB Type-C1ポート:5V/9V/15V時3A、20V時2.25A、PPS出力3.3～16V時2.8A、USB Type-C2ポート:5V/9V時3A、15V時2A、20V時1.5A、PPS出力3.3～16V時1.85A、USB Type-C1/C2ポート:QC出力5V時3A、9V時2A、12V時1.5A、USB-A1ポート:5V時3A、9V時2A、12V時1.5A
20Vにせよ15Vにせよ45Wしか出ないので、m75q-2は立ち上がらないということ。
USB-PDの仕様をちゃんと見ましょうねってこと。
エレコムは良い製品です。
なお、2ポートだけを使った場合は問題なく動き、また発熱も無いので、製品自体はめっちゃ良いものであることは弁明しておく。
また、社用で使ってる
Dell Latitudeはこれ(
というか汎用の充電器全般)と相性が悪く
65Wで充電しても40W程度しか引かなかったり
電源をパススルー出来るUSBハブを噛ませようモノなら
15Wしか引かないクソ仕様であるもう二度とDell製は買わん何を買うべきだったのか
ちなみに上記の
3ポート以上でPCに65Wが振り分けられる条件を満たそうとすると、有名メーカーでは以下のような選択肢がある模様。
ただし、ほぼ各社の最上位に近いモデルになってしまうため、結構お値段が張る
モバイルでよく使ってるんだけど、CIOだけ表記がちょっとわからない(
NovaPort TRIO II 140W)。
- エレコム EC-AC67150BK
最大150WでUSB-C x3、USB-A x1の4ポート
定格出力電流(4ポート同時接続時):USB Type-C1:5V/9V/15V時3A・20V時3.25A、USB Type-C2:5V/9V/15V/20V時3A、USB Type-C3:5V時2.4A、USB-A1:5V時2.4A
個人的には(なぜか140W品よりも)安いし最有力候補だが、次失敗したら流石に泣く - Anker Charger 140W, 4 ports
最大140WでUSB-C x3、USB-A x1の4ポート
画像でUSB-C1: 65W、USB-C2: 45W、USB-C3: 12W、USB-A1: 12W
全部をずっとフルで使うのは難しそうだけど、スマホとPCくらいならなんとかいけそうではある - Belkin WCH014dqWH
最大140WでUSB-C x3、USB-A x1の4ポート
画像で65W、45W、20W、12Wの表記がある
Belkin製は一回ひどい目にあったことがあるから少し敬遠してるけど、値段がある程度落ち着いていれば選択肢に入りうる - UGREEN NexodeX 100W
最大100W、USB-C x2、USB-A x1の3ポート、ただしUGREENは熱設計が弱めなイメージがある
画像でUSB-C1: 65W、USB-C2とUSB-Aがそれぞれ5V/3Aの設定がある模様
Nexode Pro 100Wとは何が違うのかさっぱり分からん
てなわけで、USB-PDは結構ややこしいけど、仕様さえある程度抑えておけばコンパクトな充電器でもデスクトップが動かせると。
すげえ時代になったもんだなあ・・・
